Штатка Equinox -к чему приводит пофигизм

[RONIN.]

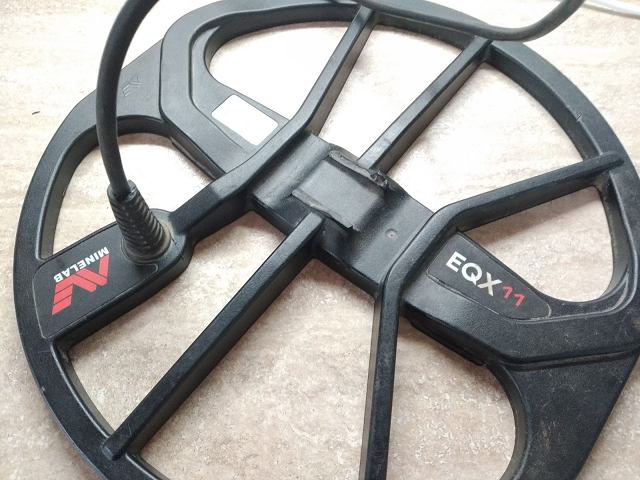

Прибор ещё на гарантии, но в гарантийном ремонте катушки было отказано (не определяется, поломаны уши). С ушами конечно понятно, можно с дури и … сломать, но почему отказали по первой проблеме, странно. Я наверно бы поспорил с магазином, но человек не стал и это верное решение. Всё равно, случай не гарантийный, а вот почему? Стёр скупую слезу и позвонил мне. Пообщались и всё стало понятно. Уши были отломаны оооочень давно, держалось как-то на изоленте (цвет не уточнил).

Спрашиваю:
— А как ты кабель наматываешь?
— Ну вот так.
— Так же нельзя,он же постоянно в натяжке. Тем более на изоленте катушка, болтается во всех плоскостях. Инструкцию читал, видео смотрел?
— Нет.

Кабель натянут как струна. Что и привело к такому результату.

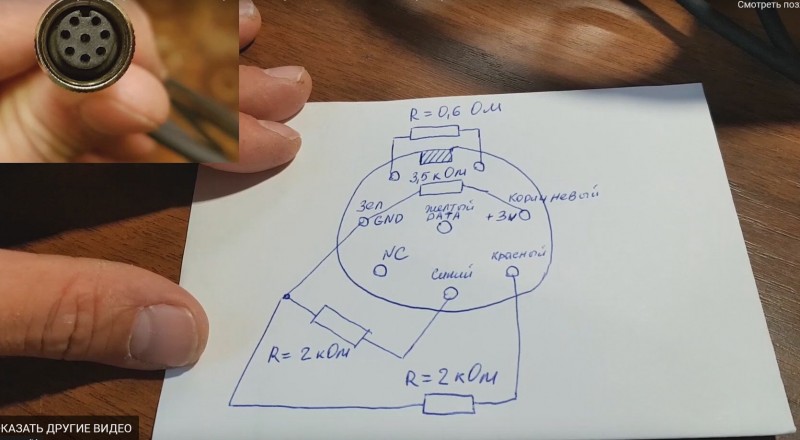

Руководствуясь схемой с интернета, прозвонил пины. Оказалось синий в обрыве, но он не влияет на определение катушки, за это отвечает центральный пин (жёлтый). Значит и с ним не всё хорошо.

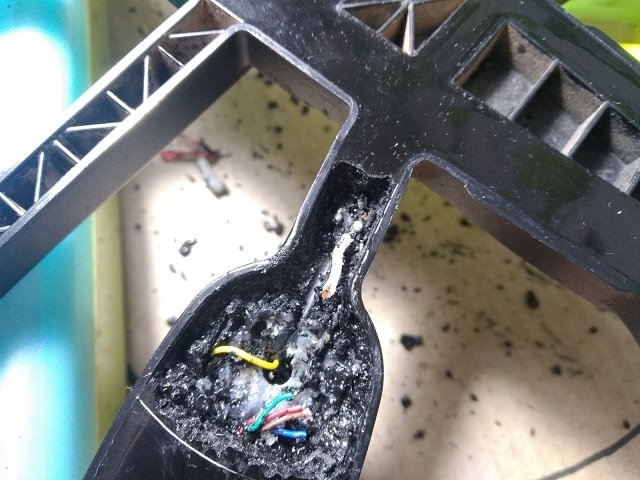

Разъём не разборный, катушка то-же. Выбор пал на ввод, там чаще происходит обрыв. Я не учёл , что с такой намоткой провода как выше описано, место разрыва может быть в любой части.


Не угадал. Всё цело, ну относительно цело. У некоторых катушек Minelab, оплётка внутри уже в трещинах. Тут не исключение.

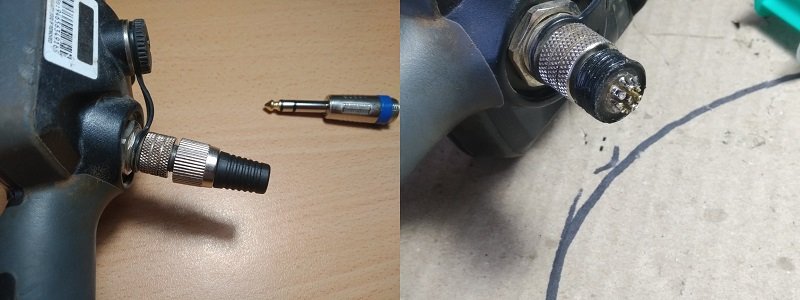

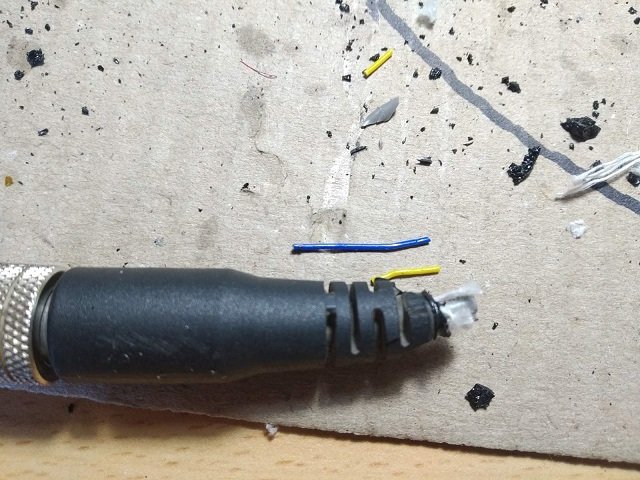

Чикаю разьём и вытягиваю кусочки проводов. Вот они, обрывы.

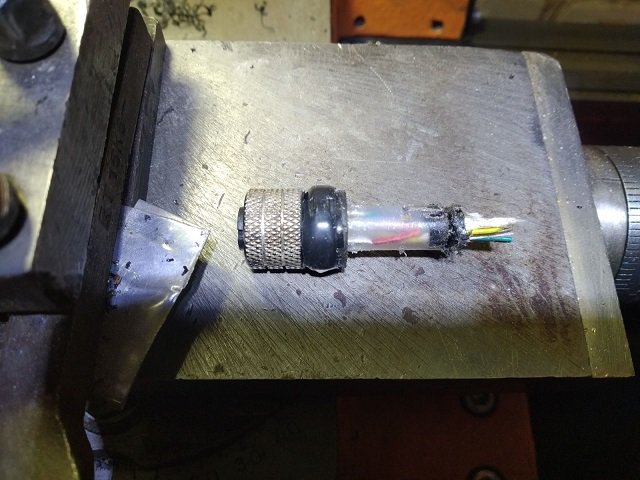

Понятно, что лёгким ремонт уже не будет. Вариант покупки с Али штекера предпочтительней, но ждать долго, а по наличию нет. Заказав всё-же парочку, решил над этим поработать, так сказать для контента. На станке освобождаю от лишнего до места подпайки.

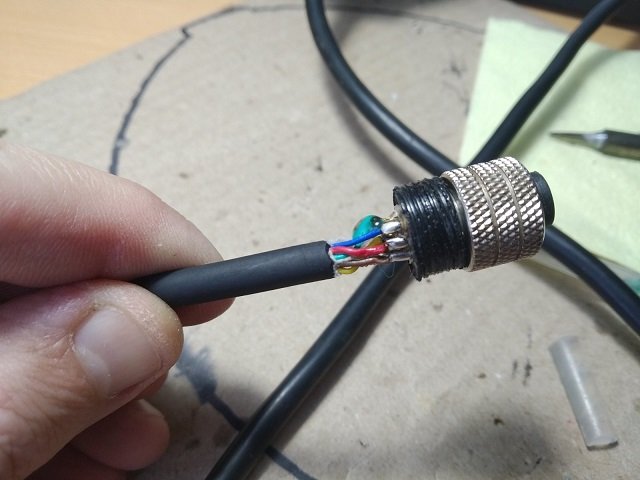

Нарезаю подобие резьбы, закручиваю и затем феном при температуре 250°С , формирую более красивую и правильную форму. Освобождаю контактную группу.

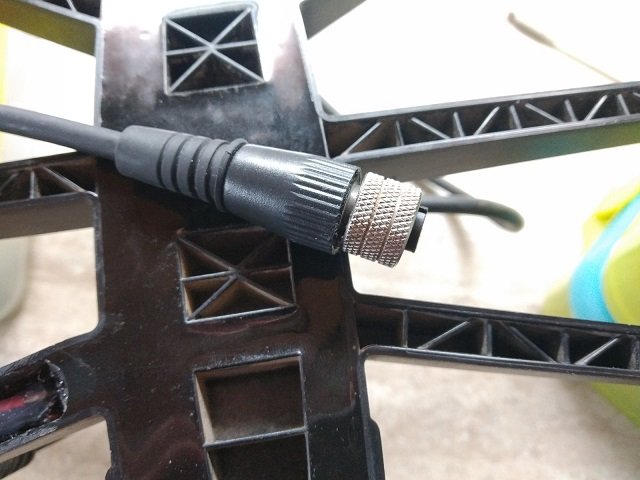

Дальше уже дело не хитрое.

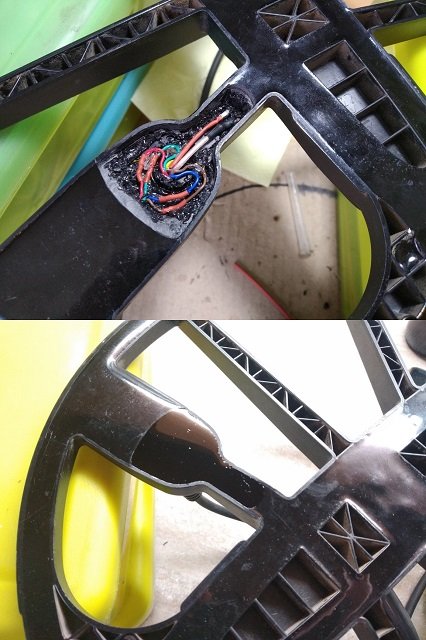

Всё полностью залито герметиком. Поэтому водонепроницаемость сохранилась.


Низ:


Ну и кульминация: хозяин отказался восстанавливать уши, и не рассматривает приобретения ремкомплекта . Никакие доводы его не переубедили. Он продолжит использовать изоленту!!!!

[XSTOPX]

"Ну и кульминация: хозяин отказался восстанавливать уши, и не рассматривает приобретения ремкомплекта . Никакие доводы его не переубедили. Он продолжит использовать изоленту"


Значит без работы вы не останетесь, скоро вернётся.

[Blackbull]

Жаль не сделали фото и не выставили сюда как он ввглядел с изолентой. У меня тоже такая же проблема с "ушами" постоянно...

[RONIN.]

Жаль не сделали фото и не выставили сюда как он ввглядел с изолентой. У меня тоже такая же проблема с "ушами" постоянно...

Я не видел сам, это со слов владельца

[Artefacts]

На скотче лучше держаться катушки чем на изоленте

[yaguar73]

Как всегда все аккуратно сделал.

[RONIN.]

Как всегда все аккуратно сделал.

Спасибо

[noy]

Качественная работа!
Мастер!!!!

[RONIN.]

Качественная работа!
Мастер!!!!

Спасибо

[Bob]

Слава ,ты без работы не будешь. Молодец,отличная работа.
