Ремонт Garret Pro-pointer

[RONIN.]

Идеально хороших приборов нет. У каждого есть косяки и недоработки. В данном пине слабое место это кнопка вкл/выкл, и ферритовый стержень датчика. Если с ремонтом первого(заменой) проблем нету, то со вторым нужно повозиться.
Стержень с обмоткой в корпусе пина залит жёстким компаундом типа эпоксидки, из-за этого в случае деформация корпуса передаётся к ферриту, вплоть до поломки хрупкого сердечника. В итоге начинает глючить, вплоть до срыва в постоянный писк.
Описанный краткий ниже процесс и порядок ремонта , не моё ноу-хау. Авторам является Василий (WаS), отдельное ему спасибо за советы.

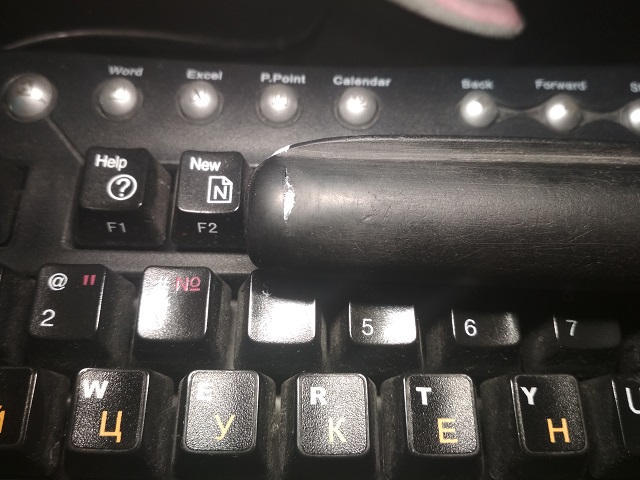

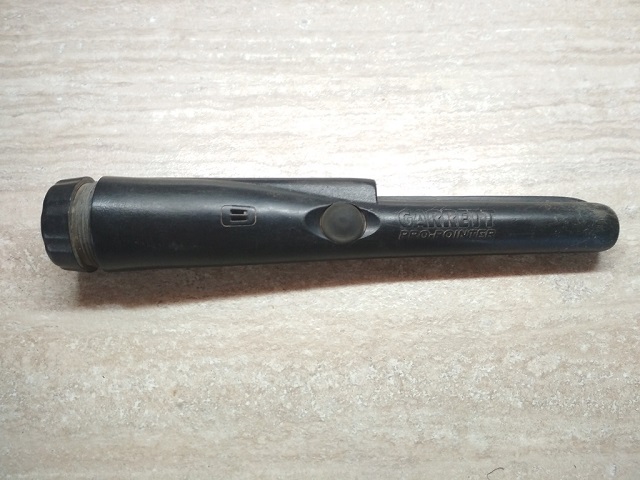

И так, после падения на бетон, появились срывы в постоянный писк. Вариантов не много, и основной, это повреждение стержня.

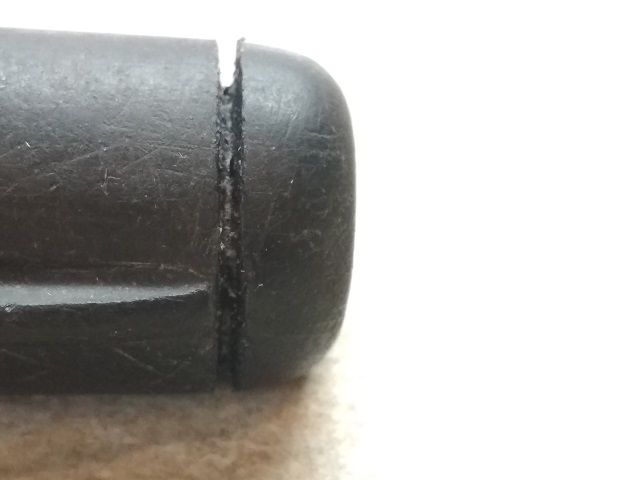

Отрезаю кончик корпуса.

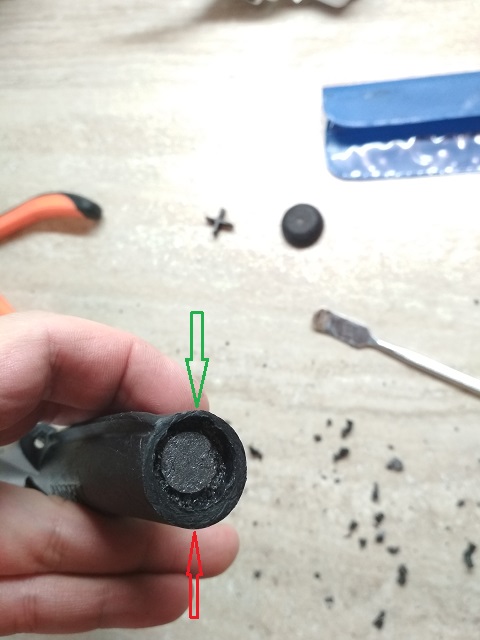

Получаем вот такой вид . Внутри и есть треснутый сердечник. Видно, как выработалась пластмасса, уже пора подумать о колпачке.


Нагреваю нижнюю часть в кипящей воде.
Можно конечно и в духовом шкафу разогреть, но корпус поведёт. Хотя , его повело и тут, или он был такой кривой х.з. Но когда всё собирал, пришлось разогревать до 120 градусов, и выравнивать.
И так, по диаметру сердечника готовлю деревянную надставку из берёзы или дуба, чтоб выбить сердечник. И небольшую кувалду.
После разогреваю пина в горячей воде , ставлю вертикально, надставляю деревяшку и короткими уверенными ударами просаживаю сердечник.
Когда выбил, пока заливка теплая, сразу её выковыриваю.
Обмотка на выброс - её мотать заново.

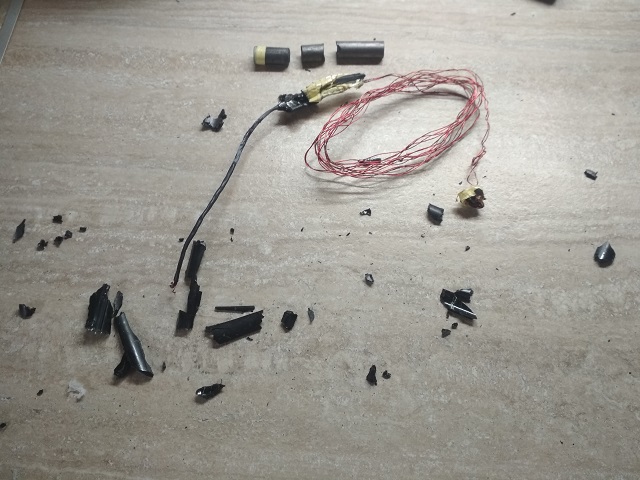

У нас сердечник, разломан на три части. Возможно один из кусочков, был отколот уже при выбивании, тут уже не понять.

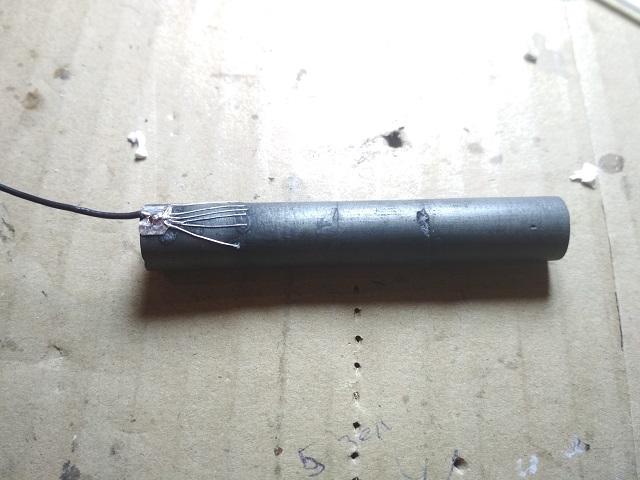

Склеиваю супер-клеем их. Делаю новый контакт экрана и покрываю графитом.

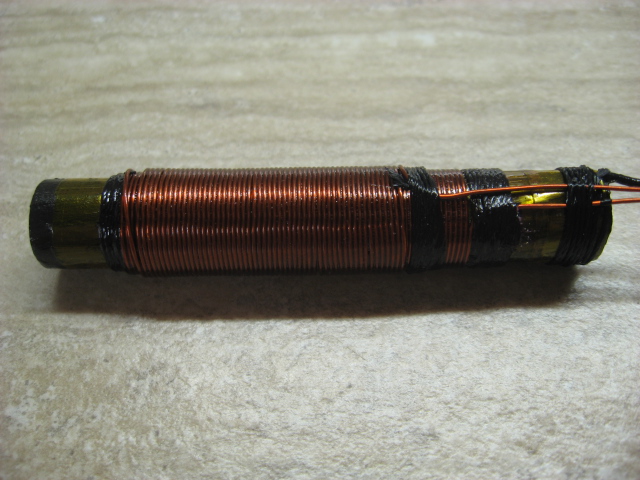

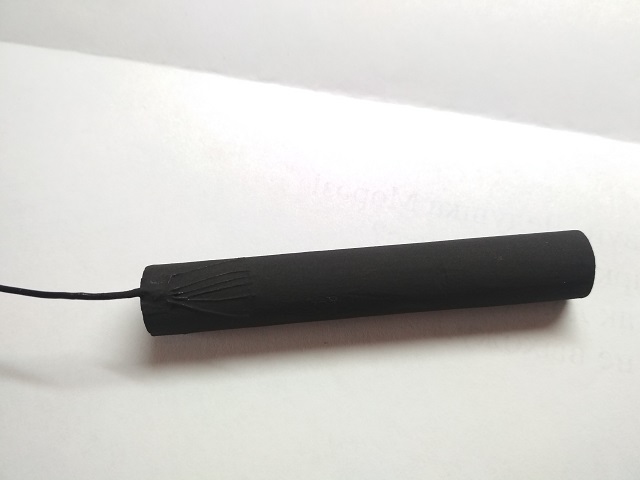

Наматываю новую обмотку с пропиткой лаком 126 витков ( d~0.59). Родной провод ~ 0.56-0.57

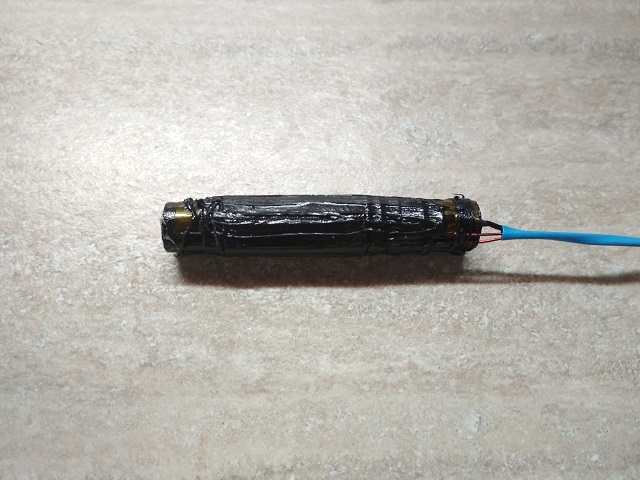

Промазал нейтральным герметиком


Носик отрезанный приклеиваю. Устанавливаю датчик в корпус и заливаю компаундом, который после застывания, остаётся в меру пластичным. Далее калибрую пин по датчику. Зажимаю кнопку внутри на плате и включаю, пин- продолжительно пищит, прекращает если откалибровался
Далее всё собираю. К слову, частота получилась 13 кГц.
