АСЕ. Катушка 8,5x11 (фантомы по сырому).

[RONIN.]

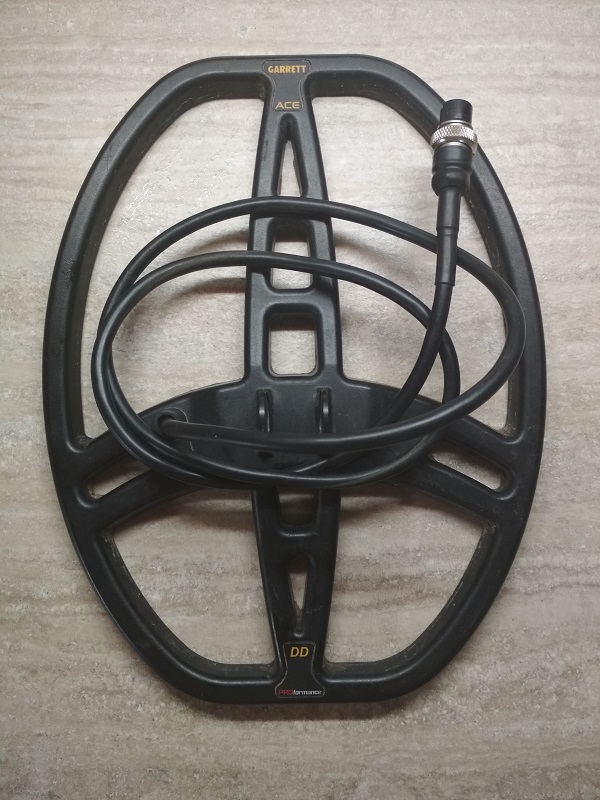

Имеем катушку, которой чуть больше года. По мокрому появляются фантомы. Попробую разобраться.

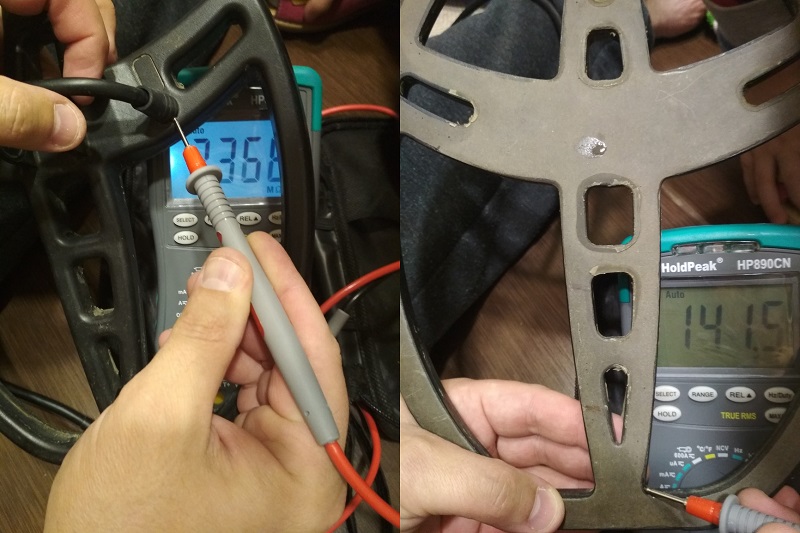

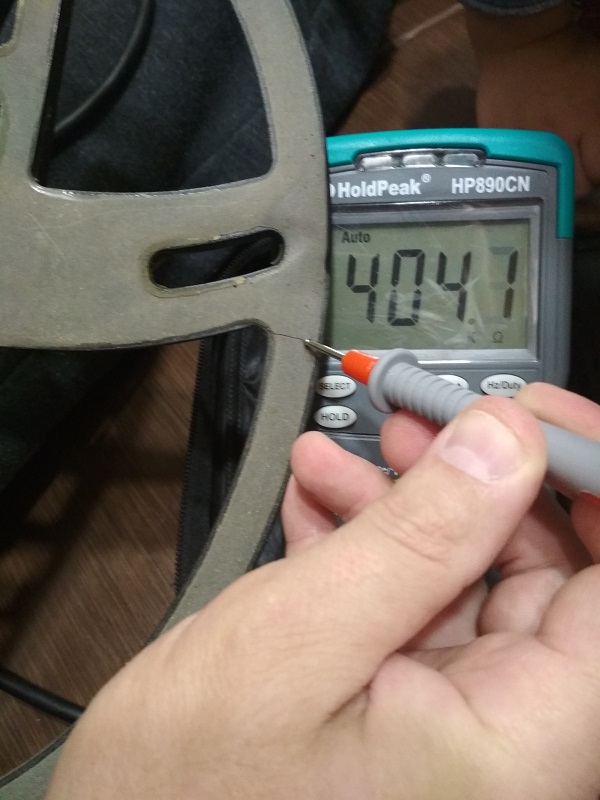

Наливаю в тазик воды, и опускаю катушку целиком. Один щуп тестера опускаю в воду, другим прохожу по пинам. Да, есть показания сопротивления МОм. В большинстве МД, такого не должно быть. Далее ищу место дефекта, и он оказался не единичным. Была обнаружена трещина, которая стала видна только при мокрой катушки.



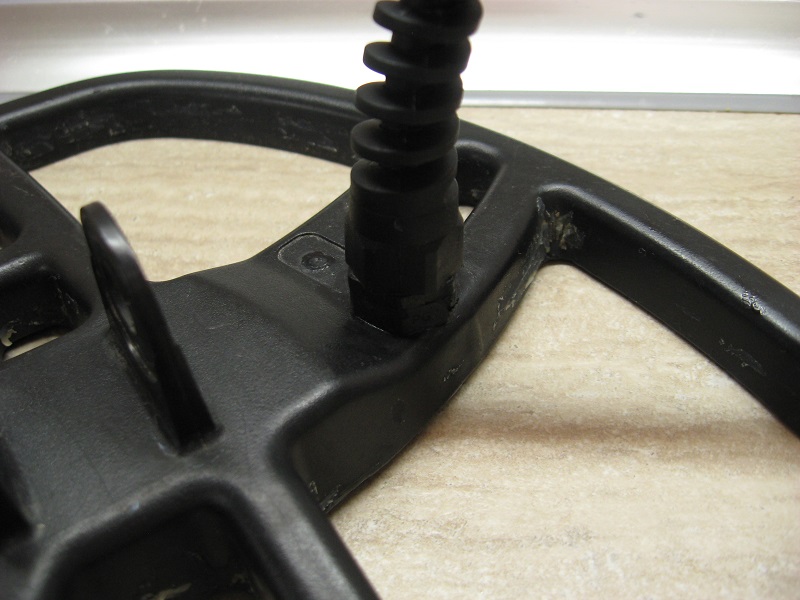

Дальше оказалось, что и по вводу есть пропуск. Он даже не был плотно зафиксирован, и легко вытянулся с посадочного места. Вроде заливка визуально не отстаёт, но в некоторых местах пробивает экран.

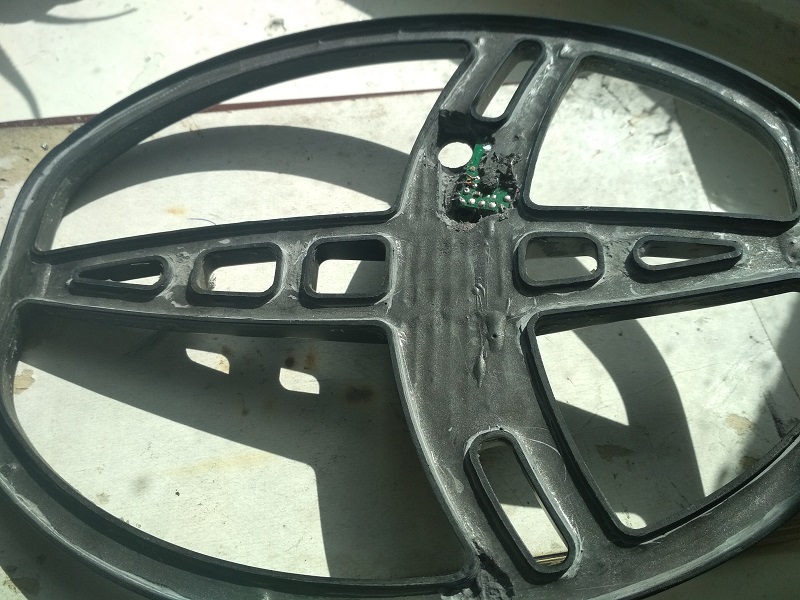

Начинаю поднятия первого слоя, до графитового экрана.
Что имеем:

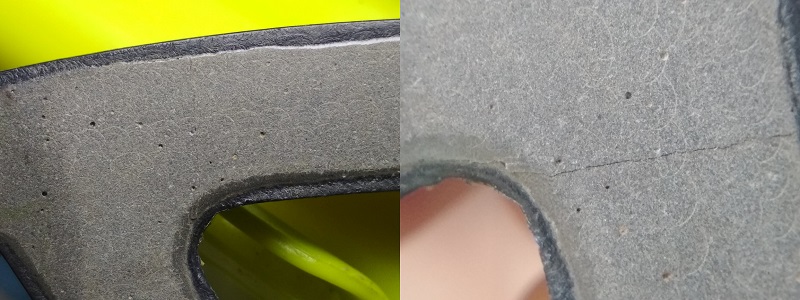

Трещина пошла дальше, нужно устранять. Обмотка не нарушена.

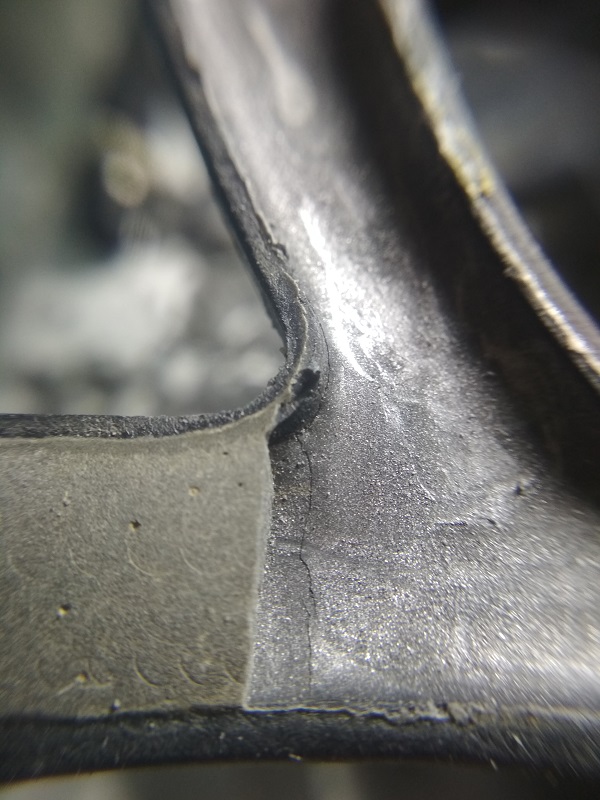

Хорошо, с трещиной и вводом понятно. Но почему края пропускают? Оказывается, у производителя при нанесении графитового экрана, "тряслись руки". Конечно это сарказм. Делают не в ручную, а автомат. Экран был по бортам очень высоко, иногда почти к краю. При малейшем отслоении, влага попадала внутрь. Эти косяки, и дали такой эффект.

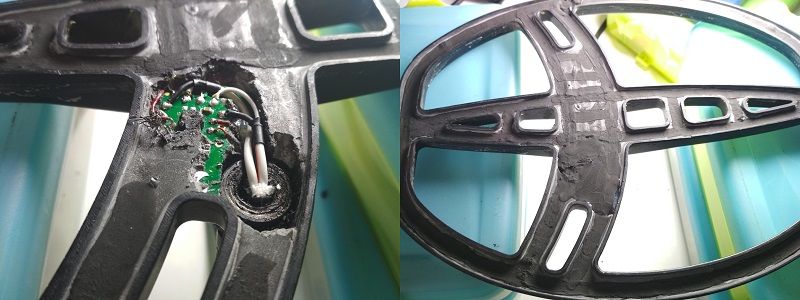

Заливка была снята, бортики очищены. Подготовлено место под новый ввод.


Укладываю провод, заливаю вскрытые места, наношу экран.

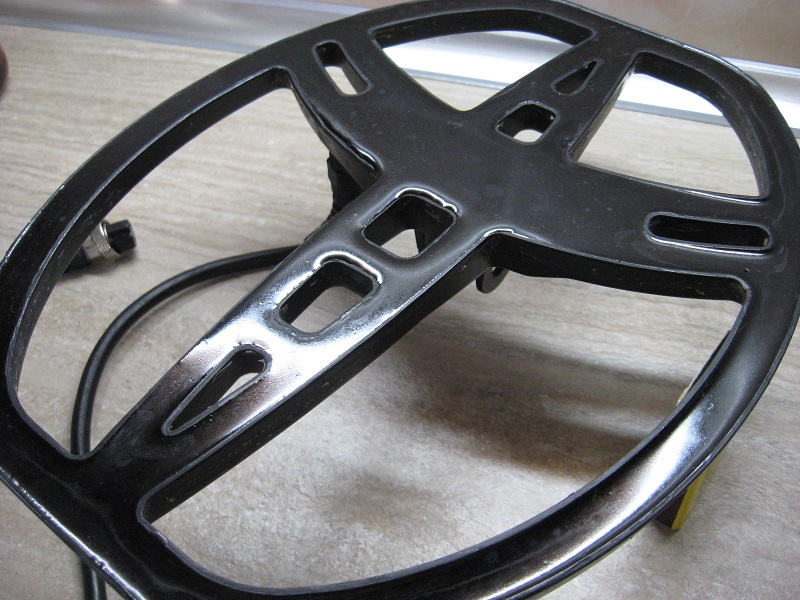

Получилась так:



P.S. Проверку при погружении в воду, прошла успешно.

Что хотелось бы сказать: с такой катушкой, уже не первый случай.
