Девять мелких ремонтов(исправлений) Minelab X-Terra T54

[RONIN.]

Не видит катушку, часть сегментов на экране не подсвечивается.
Что бы долго не рассусоливать, сразу к описанию исправлений. Они будут под номерами.
1.

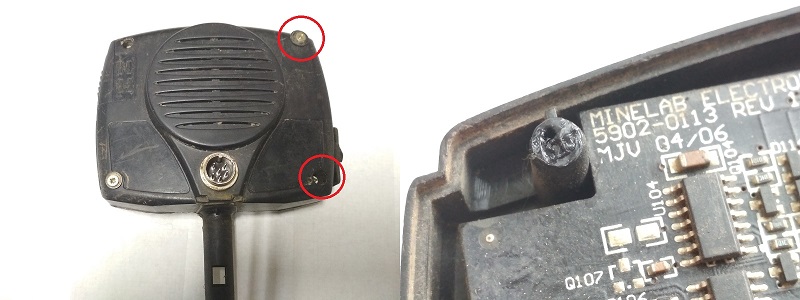

Два самореза просто вставлены и с трудом выбил их назад. Два не по размеру и на шайбах. Были восстановлены пластмассовые штырьки и заменены саморезы .


2.
Всеми известная проблема, это отламывается штырь крепления головы. Тут он уже был треснут. Исправлено.


3.

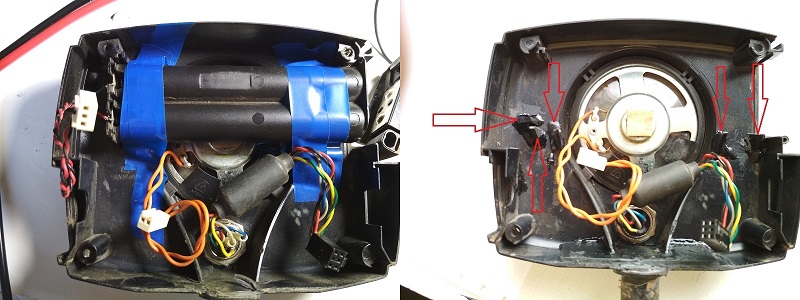

Направляющие батарейного отсека поломаны , фиксации нет. Сделано.


4.

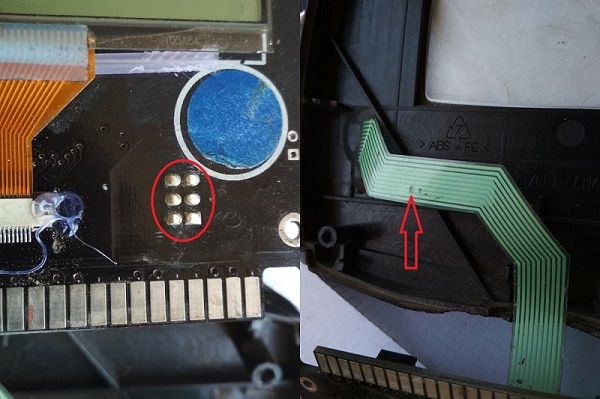

Штырьки разъёма на плате, плотно прилегали и были острые. Возможно в будущем, шлейф мог быть повреждён. Обработал, уменьшил.


5.
Фиксаторы шлейфа клавиатуры сломаны. Был наложен *жгут*, решение не самое плохое. Закрепил термоклеем.


И сам шлейф оказался не идеален. Восстановлен.


6.

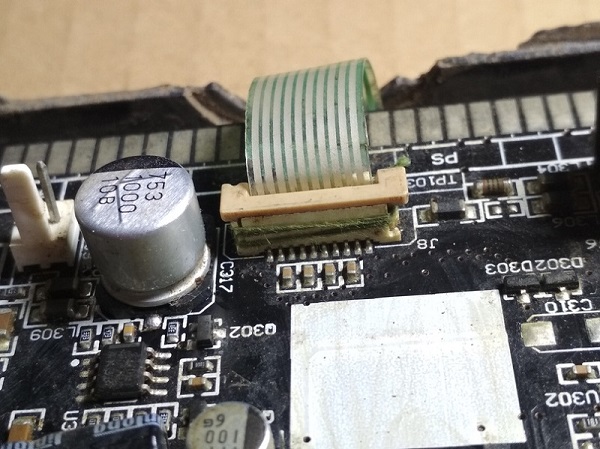

На шлейфе экрана один фиксатор был поломан. Почистил, закрепил. Экран весь заработал.


7.

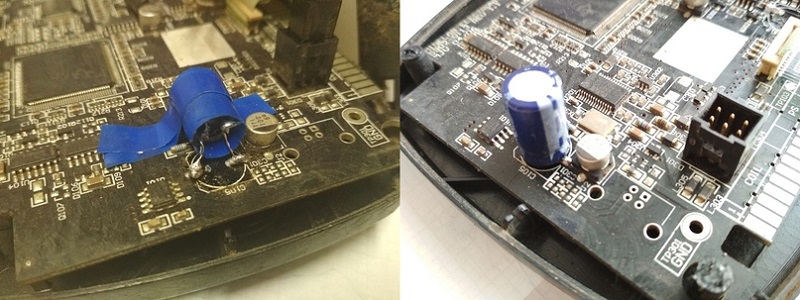

SMD-электролит был оторван в своё время. Замены не нашли и так его прихерачили. Поставил обычный.


8,9.
Все провода по новому перепаял, так как болтающийся феррит внутри, приводит к обрыву их, что в данном случае и было. Закрепил его.


P.S.-вдруг кому пригодится.
