Замена кабеля катушки MARS для ACE 150/250

[RONIN.]

В конце 2019 года, камрад привёз на ремонт.


Почему я начал с года? Да потому, что она висела у меня месяца три. Прибор уже продали, а она всё ждала своего полноценного воскрешения.
Ну всё по порядку.

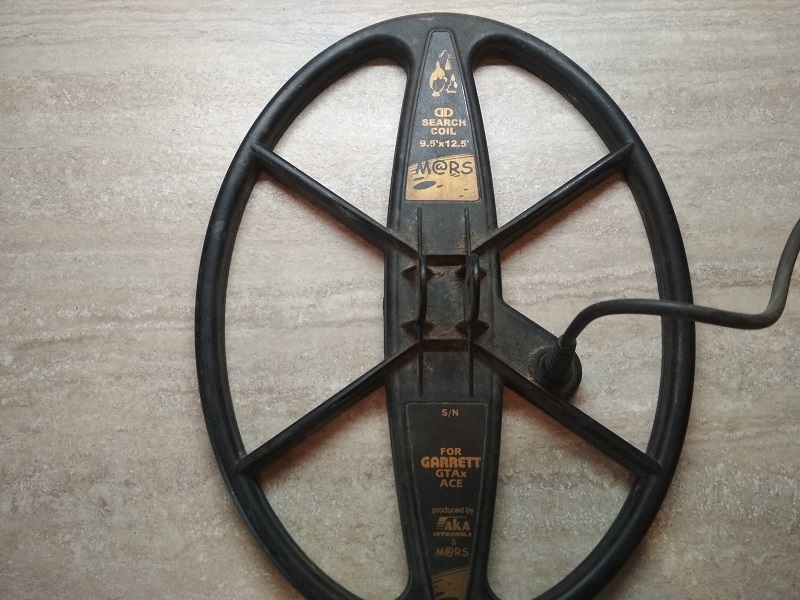

Несколько слов про катушку. Именно эта модель, совместное творение Marsa и АКА. Кто за что отвечал, мне не известно. Совместный выпуск был не долгим, так как не попадались на глаза именно с такими надписями. По кабелю у АКА, проблем не было (одночастотные), а тут такое. Хотя, можно всё что угодно испортить.
Якобы катушка для Garrett GTAx и ACE. По первой модели всё в порядке, рабочая частота 7,2 кГц. А вот с АСЕ по другому, 150/250 (6,5 кГц). 300 (8 кГц). 400 (10 кГц). Почему я затронул частоты работы, об этом ниже вы поймёте. Но это оказался ключевой момент.

Симптомы неисправности: поёт.
Неисправность: Все жилы хорошие, сопротивление не плавает. А вот экран весь порван, причём по всей длине кабеля. Это следствие частого перекручивания. Я педант в ремонтах, и люблю всё делать если не идеально, то максимум приближенно к этому. Кабель был заказа с Украины. Поиски по месту + решение заказать кабель, доставка = почти 2 месяца.


Вскрываю катушку:

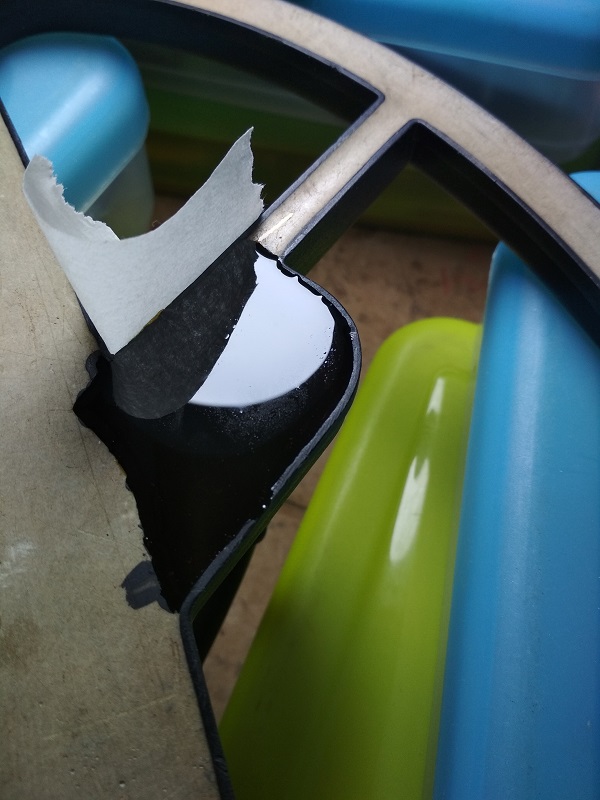

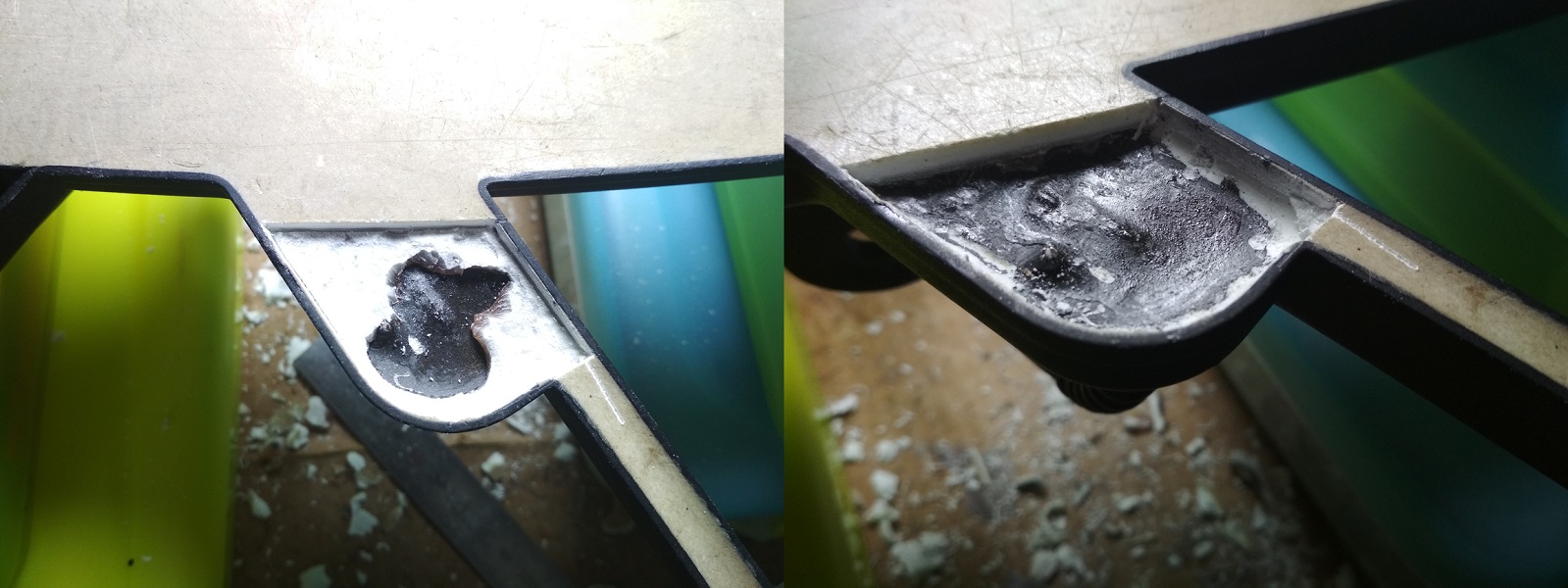

В процессе пришлось чуть больше вскрывать. Чёрный, это графитовый экран.

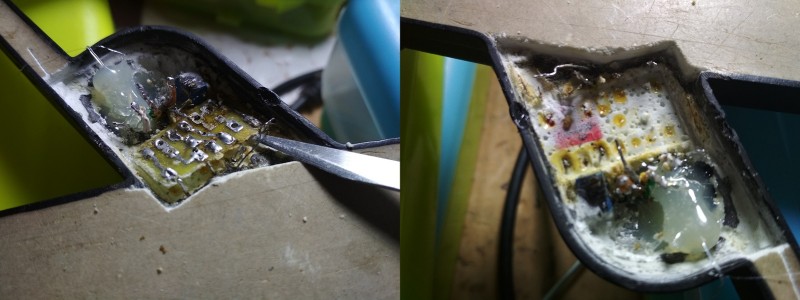

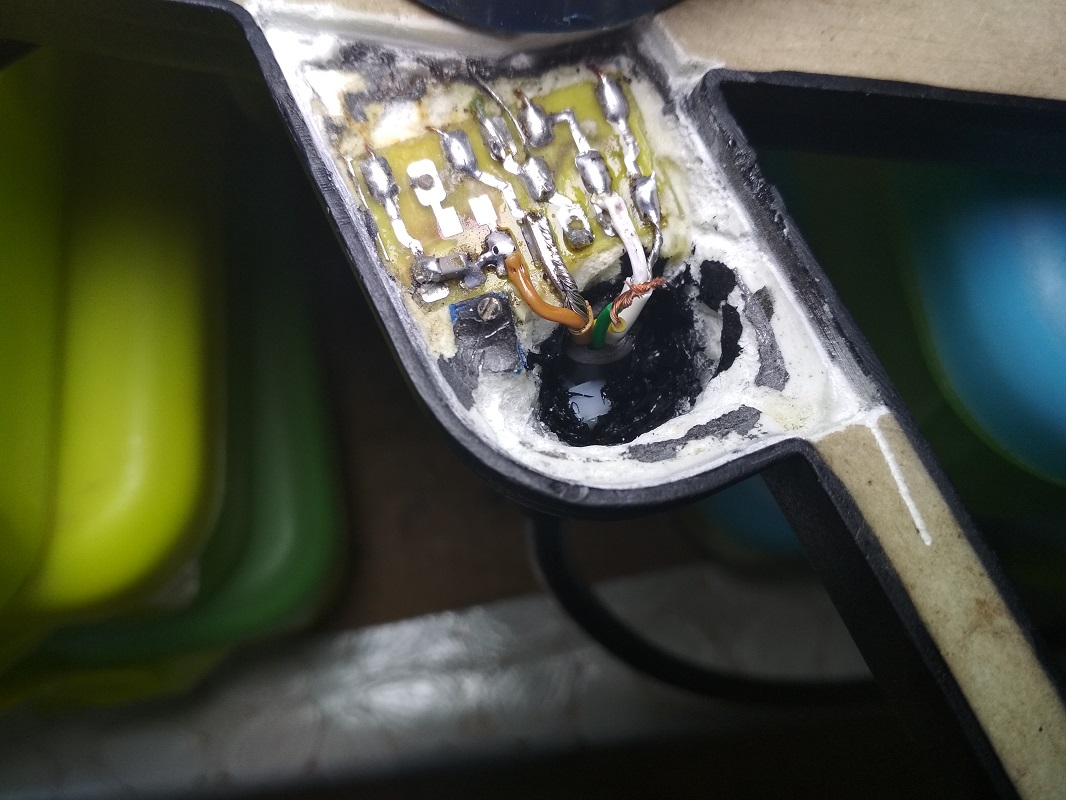

Добираюсь до части платы. Делаю немного больше, что бы получить полный доступ.

Освобождаю кабель от заливки и удаляю его.

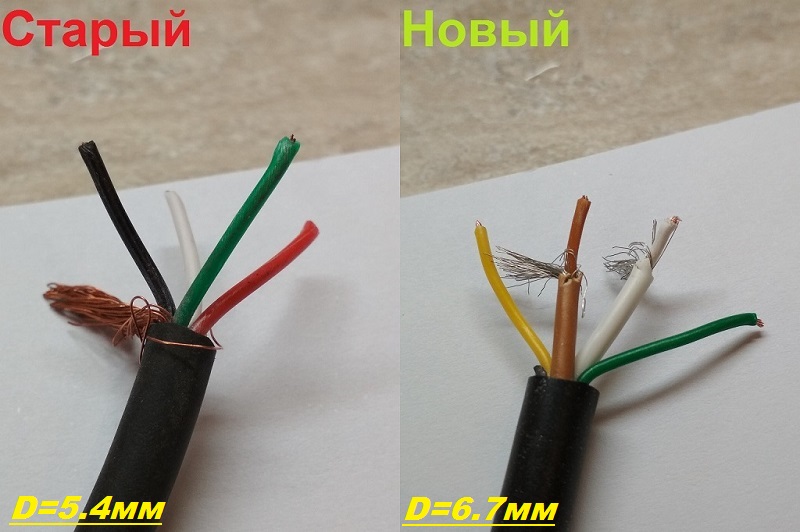

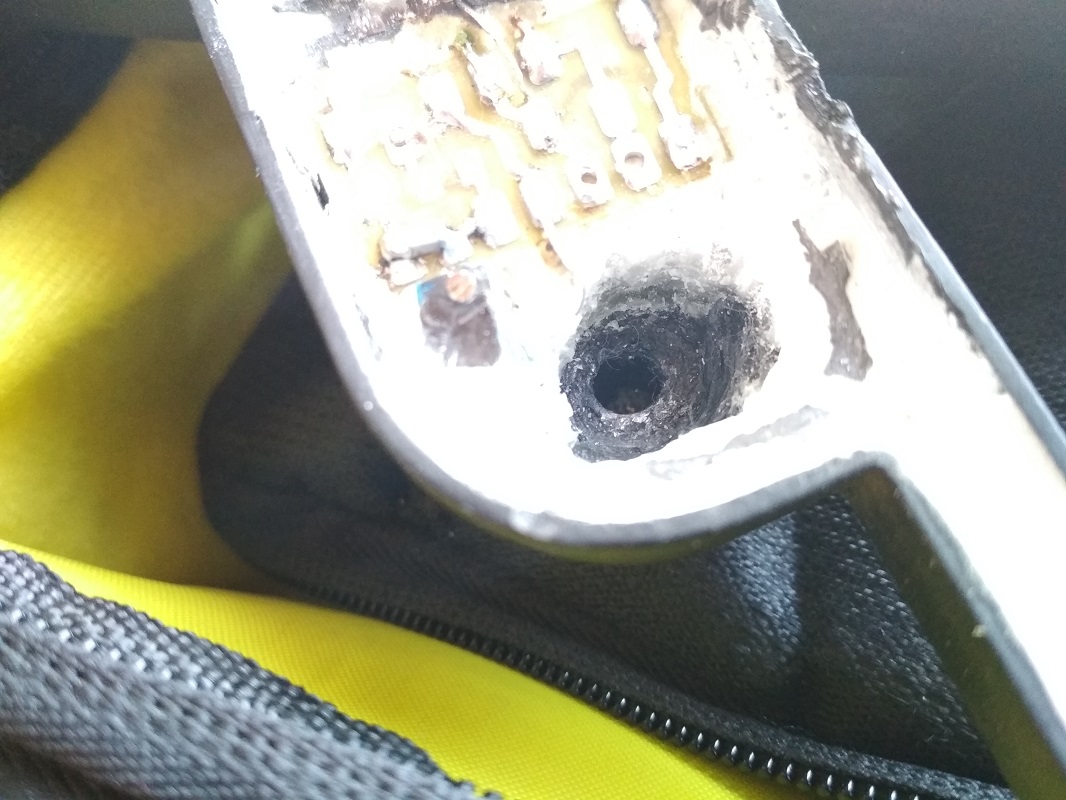

Новый кабель в диаметре больше чем на 1мм. Вход рассверливаю, а кабельный демпфер нагреваю и быстренько натягиваю. Перед этим обработал вход и кабель прайпером и стекольным герметиком.

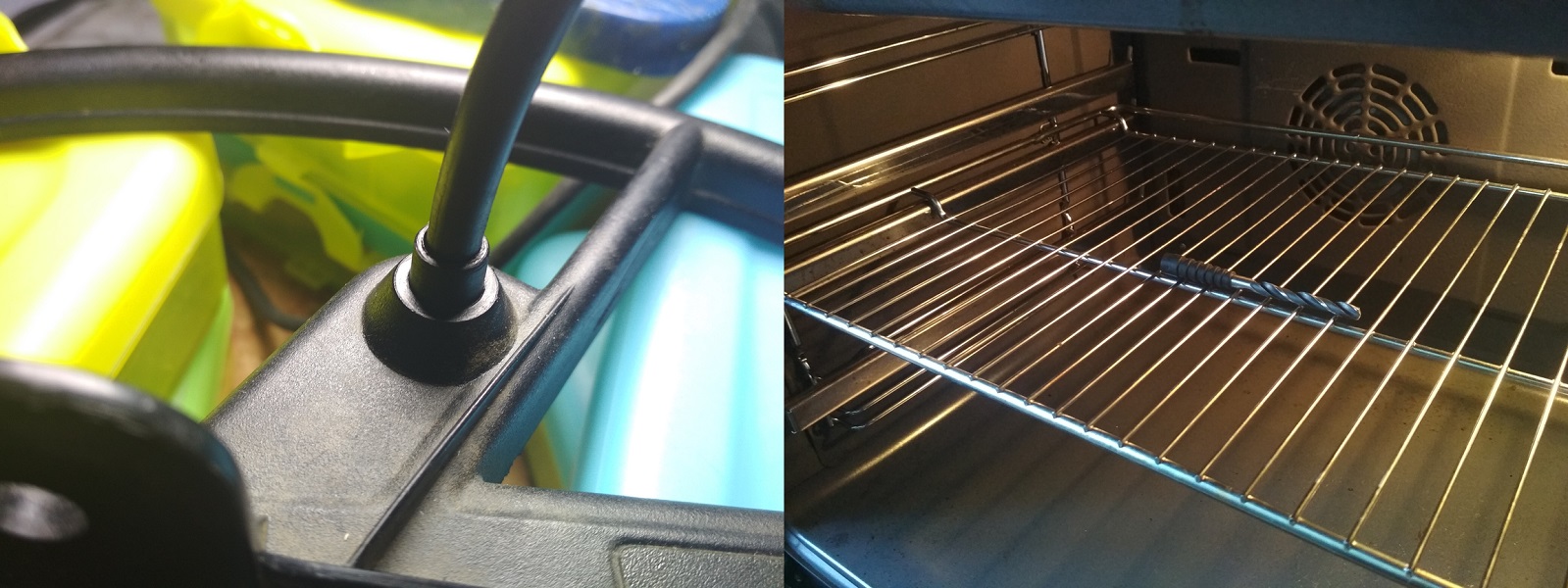

Кабель фиксирую стяжкой+ герметик.

[RONIN.]

Проверка №1:
Подключаю к АСЕ 400 для проверки, и получаю…... Чернину на медь, ВДИ серебра чуть сдвинуто. В общем , не рабочую катушку. Обращаюсь на профильные форумы к «ГУРУ» , за помощью. При этом, подробно описываю, что делал, менял, на каком приборе. Кое где указал: "Хозяин катушки утверждает, что всё было в норме (ACE250), я проверяю на 400i." Ни один ответ не был толковым, а в большинстве случаев, даже бестолковые.

Подымаю плату, в надежде найти косяк . Всё по норме. Делаю замеры, рисую схему.

Проверка №2: Осенило.
Возвращаюсь к частотам работы приборов, описанных выше. Конечно, однозначно тут есть мой затуп. 400 была выпущена 2016-2017г, а упоминание катушки есть ещё в 2012г. Она не рассчитывалась для работы на частотах 8-10кГц. Из-за этого и проблема с работой на АСЕ400. Всё собираю назад, нахожу у знакомых ACE250, всё работает, как и должно.

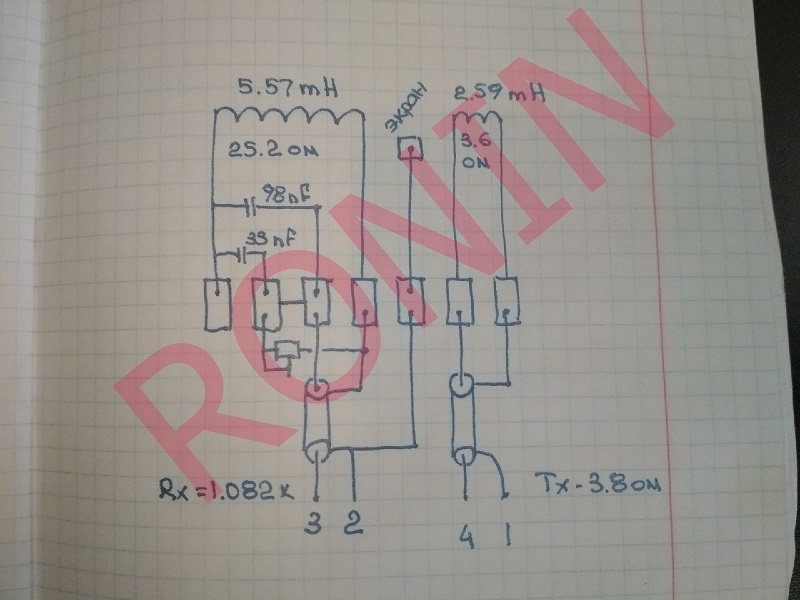

Схема:


Финиш:

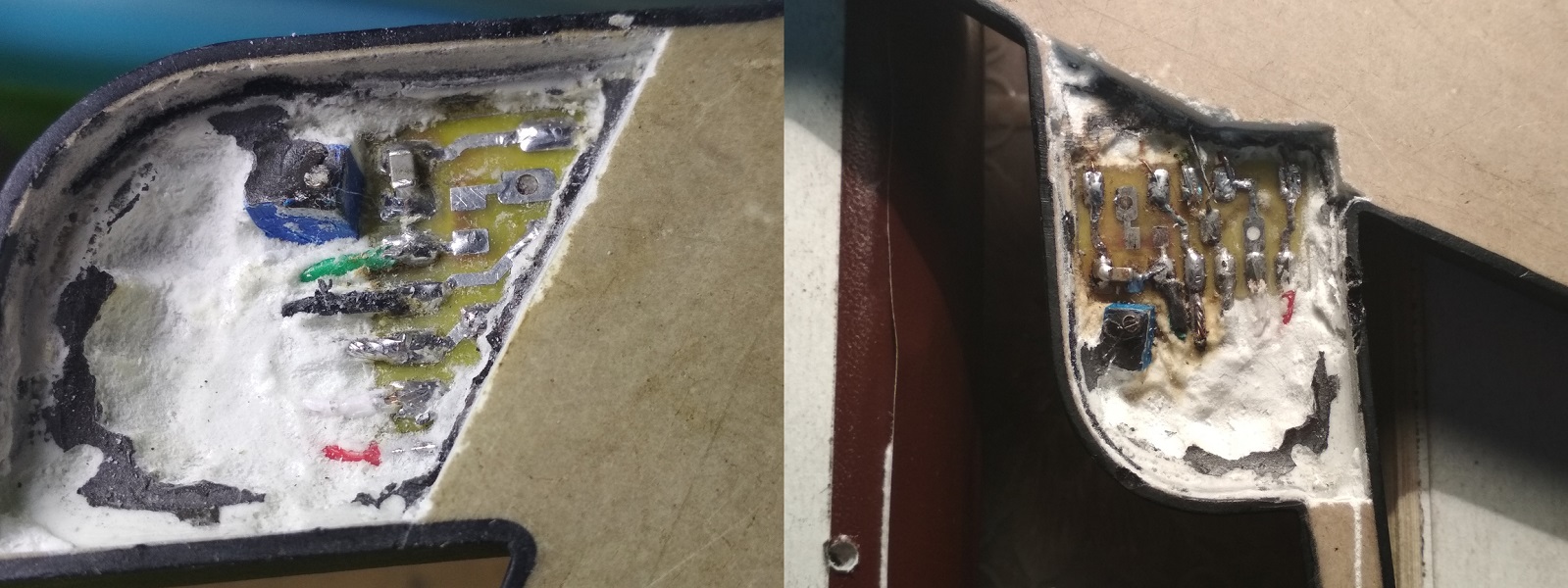

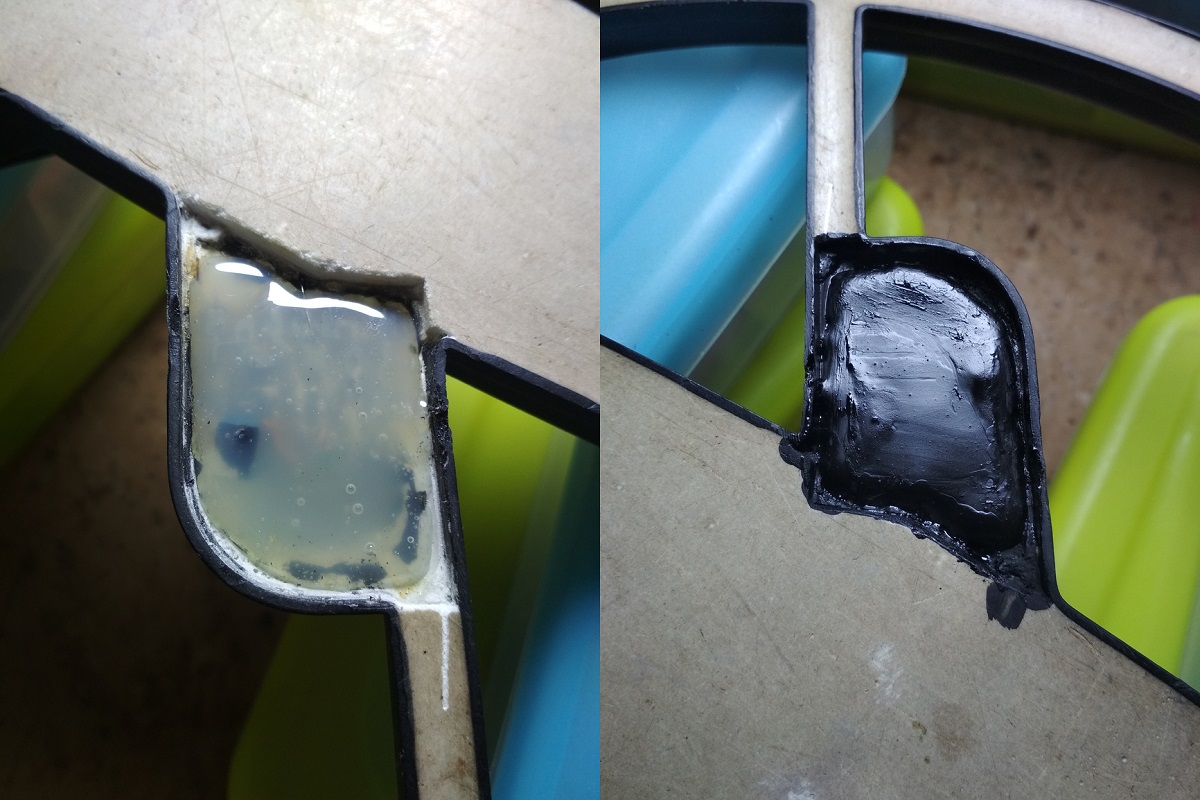

Заливаю термоклеем. Наношу графитовое покрытие и грунтую перед заливкой эпоксидной смолой.

заливка

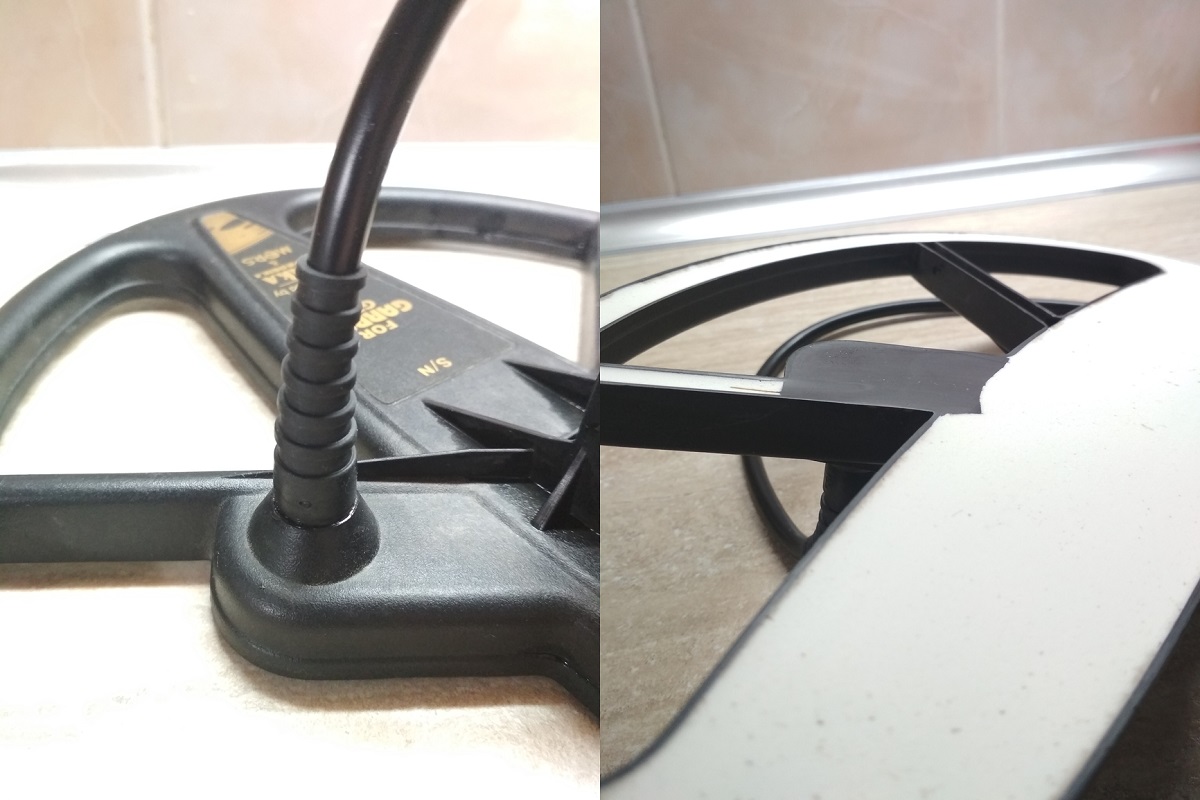

Итог:

[рыдлеукин]

Штукар...

[Пытливы]

Всё так и было.Надеюсь новый владелец прочитает этот пост.
P.S.Ronin.респект за упорство и настойчивость

[Обокраденный Шпак.]

Всё по красоте.

[Mitridat]

Являюсь новым владельцем, к сожалению, в полях ещё не проверил, на воздух всё отлично. Немного сомневался при покупке, но после такого подробного описания внесена ясность. Мастеру респект и всех благ!

[RONIN.]

Являюсь новым владельцем, к сожалению, в полях ещё не проверил, на воздух всё отлично. Немного сомневался при покупке, но после такого подробного описания внесена ясность. Мастеру респект и всех благ!

Главное, что бы не подвела. Спасибо.

[Gergik]

Ну прям руководство по ремонту!РЕСПЕКТ СПЕЦУ!
